Mengenal OLTC MR

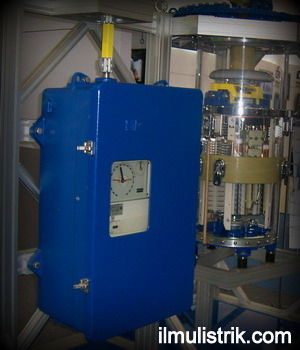

Mengenal OLTC MRMengenal OLTC MR


Sebelum kita kupas tuntas tentang bagaimana spesifikasi teknik pada OLTC Trafo khusus untuk merk MR (Maschinenfabrik Reinhausen) mari terlebih dahulu kita flashback ke pengertian tap changer. Perlu diingat bahwa Tap Changer berfungsi untuk mengubah tegangan sisi sekunder dari transformator berdasarkan perubahan beban, dan menjaga kestabilan tegangan dalam batas tertentu agar kualitas tegangan tetap terjaga.



Prinsip Kerja
Prinsip kerja Tap changer singkatnya yaitu semacam selektor switch yang digunakan sebagai media untuk merubah jumlah belitan pada trafo. Proses perubahan ratio belitan ini dapat dilakukan pada saat trafo sedang berbeban (On load tap changer) atau saat trafo tidak berbeban (Off load tap changer).


Pada prinsipnya Tap Changer mempunyai 3 bangian penting

  • Selector Switch
    merupakan rangkaian mekanis yang terdiri dari terminal terminal untuk menentukan posisi tap atau ratio belitan primer
  • Diverter Switch
    merupakan rangkaian mekanis yang dirancang untuk melakukan kontak atau melepaskan kontak dengan kecepatan yang tinggi.
  • Tahanan transisi
    merupakan tahanan sementara yang akan dilewati arus primer pada saat perubahan tap.


Ada 2 metoda dasar pengoperasian Tap Changer

  • High speed resistance
  • Slower speed reactance


OLTC MR
Untuk OLTC Merk MR ada banyak type tetapi pada umumnya yang di gunakan pada trafo di indonesia

  • Type M
  • Type MS (bentuk dan kontruksi hampir sama dengan type M)
  • Type V
  • Type R (Hanya trafo tertentu)

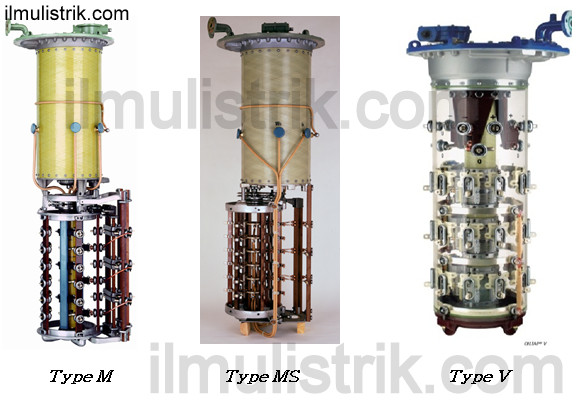

Berbagai Type OLTC MRBerbagai Type OLTC MR


Pada umumnya pemasangan tap changer pada trafo yang terhubung (bintang) wye, perubahan bellitan di tempatkan di dekat titik netral seperti yang ditunjukkan gambar di bawah. Hal ini bertujuan untuk menghasilkan solusi yang relatif sederhana dan kompak untuk disain OLTC dan tap winding



Gambar OLTC dengan tap winding pada titik netralGambar OLTC dengan tap winding pada titik netral


Macam basic conection pada tap winding



  1. Linear tanpa change-over selector
  2. Single reversing dengan change-over selector
  3. Single coarse dengan change-over selector
  4. Multiple coarse dengan change-over selector
Macam basic conection pada tap winding Macam basic conection pada tap winding


Prinsip kerja Diverter switch
Pada dasarnya , Proses perpindahan tap pada diverter switch melalui proses yang cepat dan tanpa memutus rangkaian tenaga trafo. Berikut adalah urutan singkat proses kerja perpindahan diveerter switch pada OLTC MR.

Prinsip Kerja Diverter SwitchPrinsip Kerja Diverter Switch



Arti Nameplate

Apa yang tersembunyi dibalik kode penamaan pada OLTC MR????. Tentunya penamaan type pada OLTC mempunyai maksud tertentu sebagai contoh

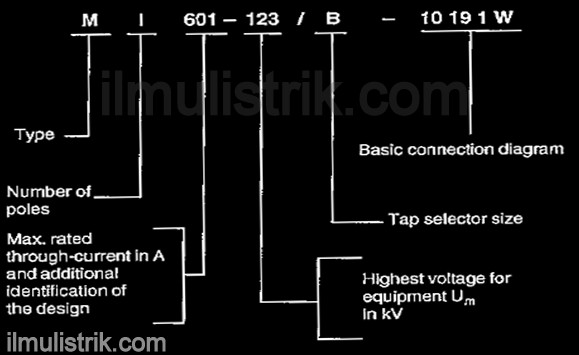

Arti Name Plate OLTCArti Name Plate OLTC


Jadi apabila type pada tap changer tertulis M I 601-123 / B – 10191W artinya Tap Changer tsb mempunyai type M, single phase, arus max : 601 A, Teg max :123 KV, tap selector berukuran B, dan jumlah tap selector 10, max tap : 19, tap tengah : 10, type change over pada Tap Changer : Reversing Switch.




Referensi :
HB. Endro Sassongko, 2013. Knowledge Sharing Team Gugus OLTC MR. Jakarta: PT.PLN (Persero) P3B JB
